指令集与CPU架构

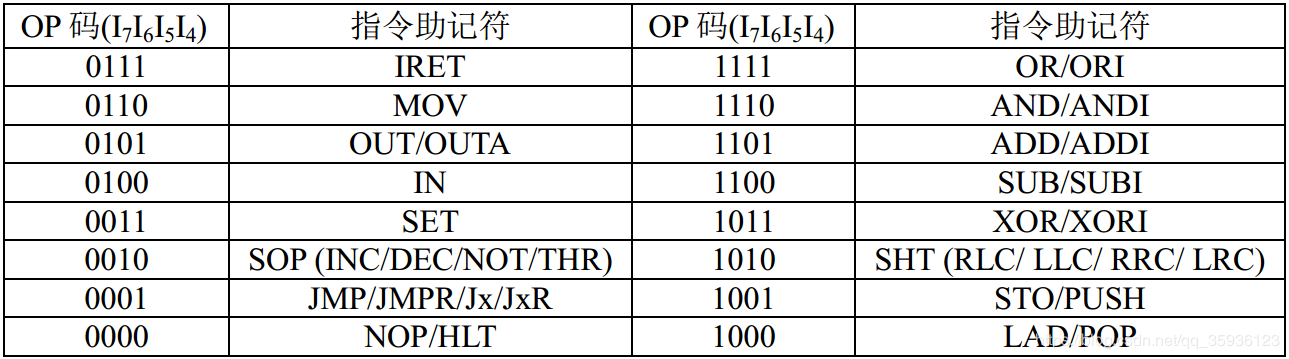

本文是前述文章基于proteus的一个微程序CPU的姐妹篇，硬布线CPU的指令集完全兼容微程序CPU的指令集，分为以下五大类共38条机器指令，指令OP码如下表1所示：
1）系统指令：NOP、HLT、IRET；
2）寄存器及I/O操作指令：MOV、SET、IN、OUT/OUTA；
3）存储器及堆栈操作指令：LAD/POP、STO/PUSH；
4）跳转系列指令：JMP、JMPR、Jx（JC/JZ/JS）、JxR（JCR/JZR/JSR）；
5）算术逻辑运算指令：SHT (RLC/ LLC/ RRC/ LRC)、SOP (INC/DEC/NOT/THR)、ADD/ADDI、SUB/SUBI、AND/ANDI、OR/ORI、XOR/XORI；

表1. 硬布线CPU指令集

硬布线CPU电路图如下图1所示，红线的左侧是与微程序CPU完全兼容的数据通路，包括了：程序/数据存储器ROM/RAM及其地址寄存器AR；指令寄存器IR；通用寄存器R0~R3；算术逻辑运算器ALU及其附属缓存器DA（兼作移位功能）和DB；外设I/O接口；中断向量地址IVA；程序计数器(PC)、运算结果标志位寄存器（PSW）及其断点寄存器（BP_PC、BP_PSW）。而图1红线右侧则是与微程序控制器功能对应的硬布线控制器（包括基于两级状态机的时序发生器电路）以及中断电路。

图1. 硬布线CPU电路图

硬布线控制器

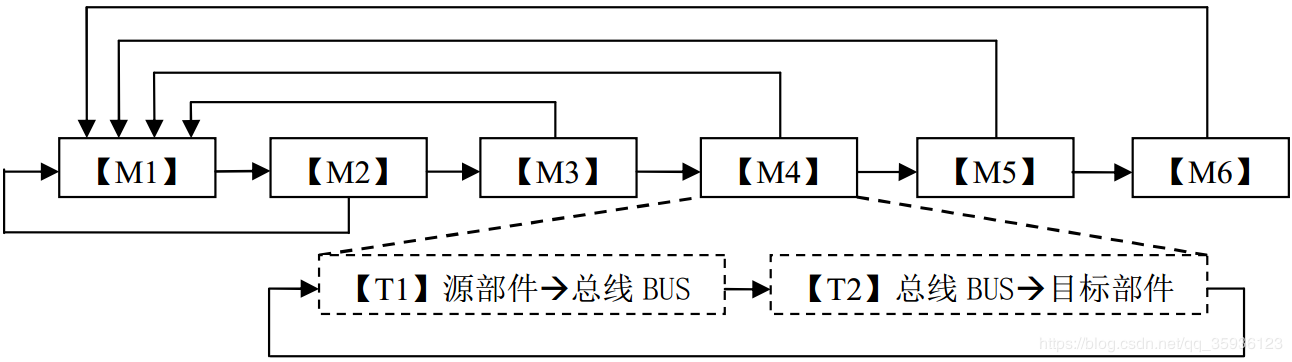

硬布线CPU的控制器属于多周期硬布线控制器，采用两级状态机架构，如下图2所示：一级状态机MCLOCK由六个状态{M1, M2, M3, M4, M5, M6}组成，其中M1-M2是取指状态，M3-M6是执行状态。每一次状态M循环对应一个指令周期，其状态数目不固定，由该指令决定。状态机在每条指令最后的执行状态Mx结束后，自动跳转到下一条指令的取指状态M1。每一个状态M本身是一个二级状态机，与微程序CPU的微指令状态机完全相同：包括两个状态{T1,T2}，循环进行状态转移T1→T2。在T1状态，指令/数据先从源部件打入总线BUS；在T2状态，指令/数据再从总线BUS打入目标部件。

图2. 硬布线CPU控制器的状态机架构

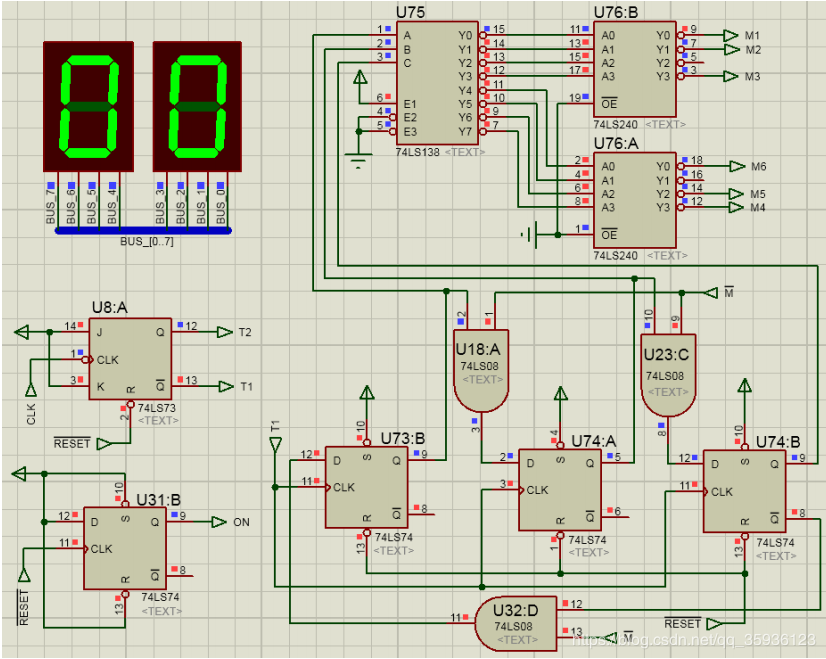

上述两级状态机的时序发生器电路如下图3所示，二级状态机与微程序CPU的微指令状态机完全相同，依旧使用JK触发器74LS73。时钟信号CLK驱动，循环进行固定的状态转移T1→T2。一级状态机则使用一个2位扭环计数器及其译码电路，由每次状态T循环开始的T1上升沿驱动，进行状态数量不固定的状态M循环（如图2所示）。一级状态机的次态Mx+1不仅取决于当前状态Mx，还由跳转信号#M决定：#M=1则照常进行状态转移Mx→Mx+1；#M=0则计数器输入置位{1,0,0,0}，使次态Mx+1强制转移到M1。

图3. 状态机的时序发生器电路

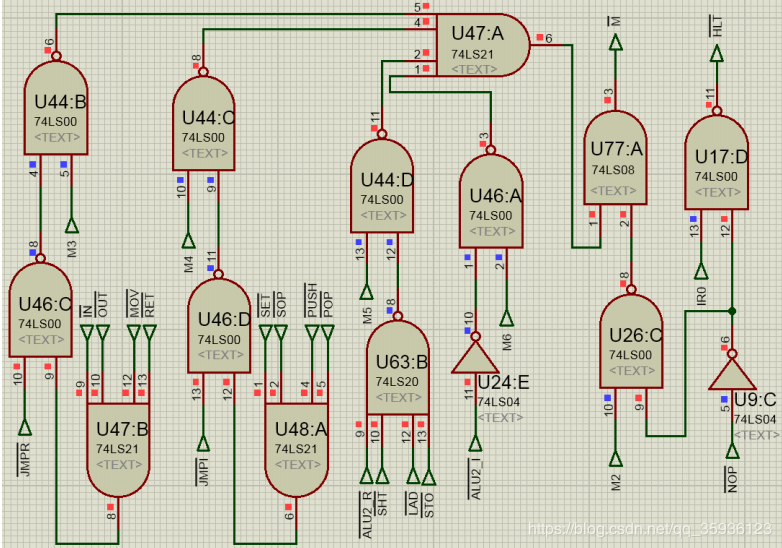

跳转信号#M的形成逻辑电路如下图4所示：当一条指令的当前状态是指令周期最后一个状态Mx，其指令信号与状态节拍信号Mx的逻辑“与”令跳转信号#M=0，从而使次态强制转移到下一条指令的取指状态M1，构成M1→Mx循环。Mx与指令的关系如下：
Mx=M2 (M1→M2)：NOP/HLT指令
（注：如下图4所示，#HLT指令信号由NOP指令产生，立即停机在状态M2的T2节拍）
2）Mx=M3 (M1→M3)：IN、OUT、MOV、IRET、JMPR (JMPR/JxR) 指令
3）Mx=M4 (M1→M4)：PUSH、POP、SET、SOP、JMPI (JMP/Jx) 指令
4）Mx=M5 (M1→M5)：LAD、STO、SHT、ALU2_R (ADD、SUB、AND、OR、XOR) 指令
5）Mx=M6 (M1→M6)：ALU2_I (ADDI、SUBI、ANDI、ORI、XORI) 指令

图4. 状态机的跳转信号形成逻辑电路

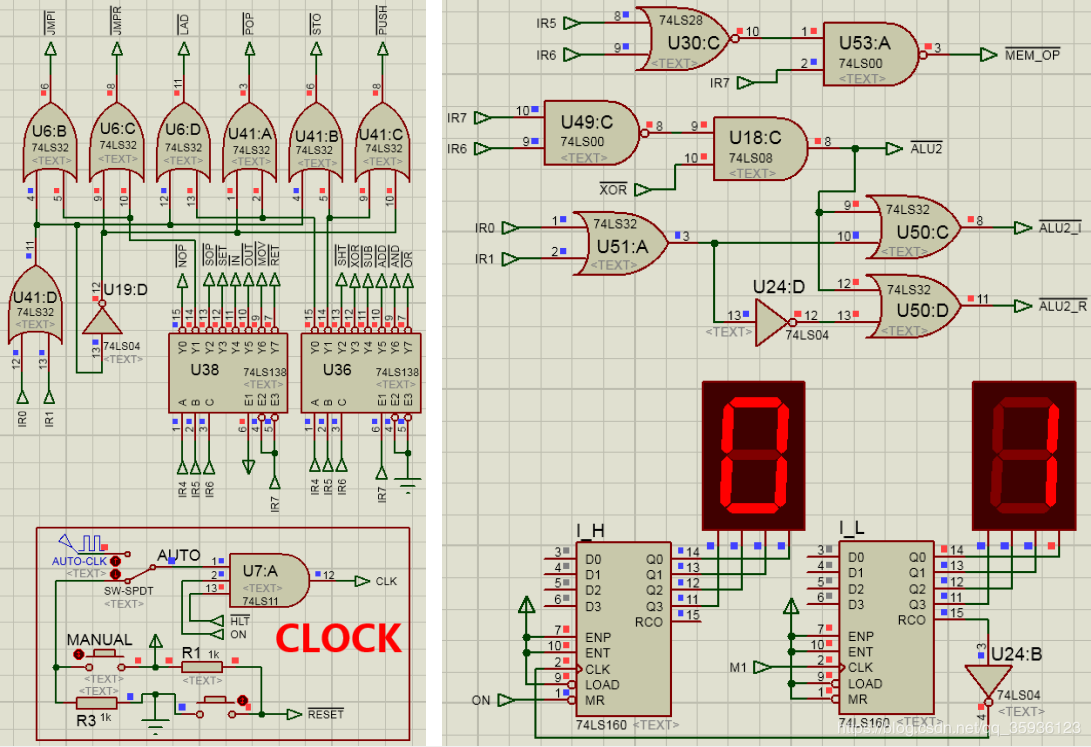

如下图5所示， 硬布线CPU是由指令寄存器IR保存的OP码{I7,I6,I5,I4}（参考上述CPU指令集列表1）经过两个74LS138译码器直接产生相应的指令信号。其中，单独设置指示信号ALU2代表五个双操作数运算指令ADD/SUB/AND/OR/XOR（这些指令状态机的时序相近），并且与指令寄存器IR的｛I1I0｝位结合，构成了以下两个指示信号：操作数之一来自指令第二字节IMM（立即数）的双操作数运算指示信号#ALU2_I和操作数全部来自寄存器的双操作数运算指示信号#ALU2_R。
另一方面，因为状态机时序相近的原因，在下图5中设置指示信号MEM_OP代表四个存储器操作指令LAD/STO/POP/PUSH。相似的，因为LAD/POP指令、STO/PUSH指令和跳转系列指令共用OP码，所以需要{I1,I0}位参与指令译码：当I1I0=00时，生成跳转指令信号#JMP和存储器操作指令信号#LAD/#STO（跳转目标地址或操作数地址来自指令第二字节ADDR）；当{I1,I0}≠00时，生成跳转指令信号#JMPR和堆栈操作信号#POP/#PUSH（跳转目标地址或操作数地址来自寄存器）。

图5. 指令译码电路

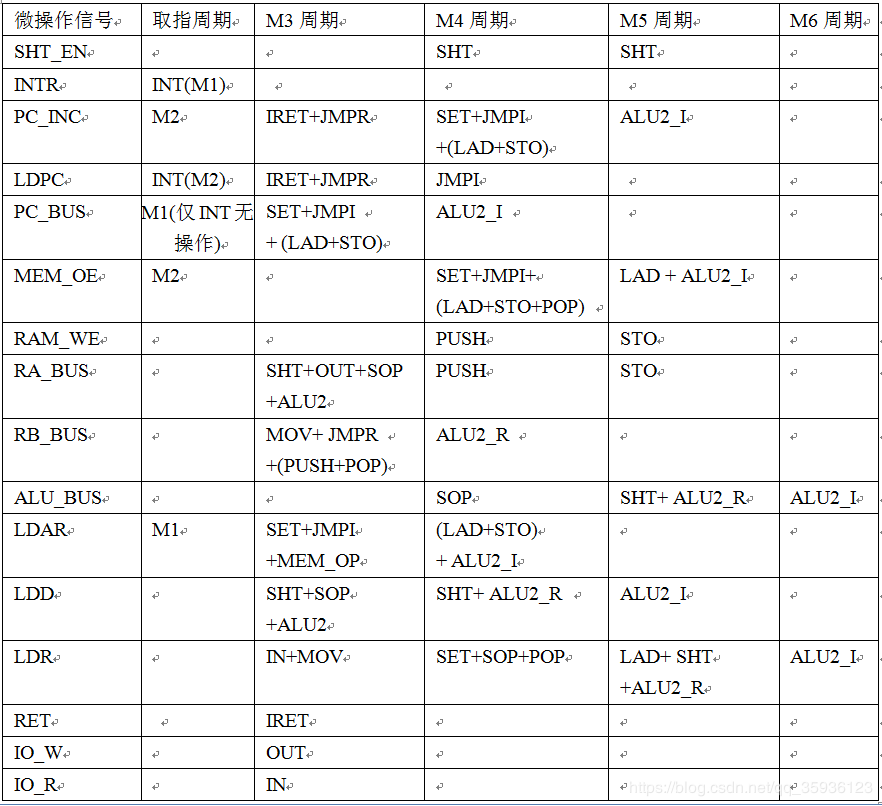

因为数据通路是相同的，所以硬布线CPU执行指令所需的微操作信号序列与前述微程序CPU保持一致。每一个微操作信号由当前状态节拍信号Mx和特定的指令信号通过逻辑与形成。如下表2所示。

表2. 微操作信号形成逻辑

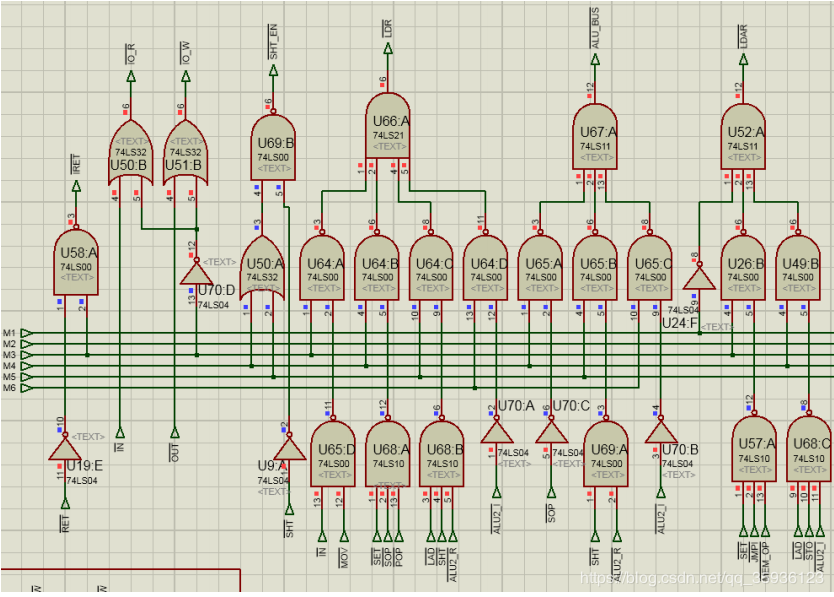

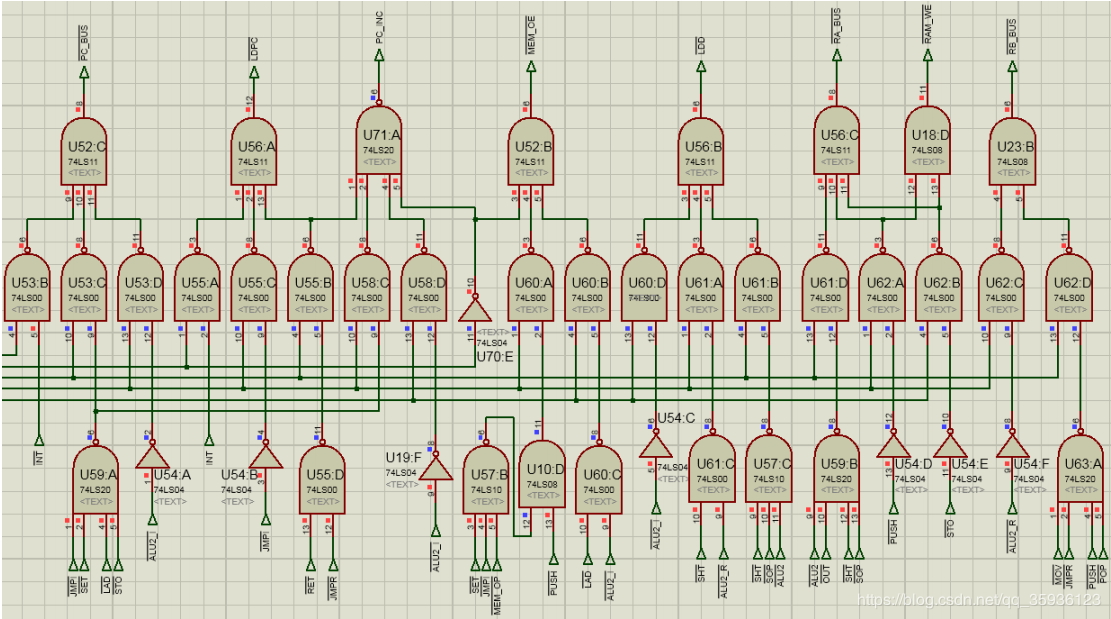

根据上表2可以推导出如下图6所示的微操作信号硬布线逻辑电路。其中，横向信号线是状态节拍信号Mx(M1~M6)，横向信号线下方是指令寄存器IR译码生成的指令信号组合。横向信号线上方的一排与非门和反相器则对应上表2的所有方框：每个与非门的一端输入横向信号线下方的指令信号组合（对应上表2某个方框中的所有指令信号）的逻辑或，另一端输入状态节拍信号Mx；每个反相器只输入节拍信号Mx（反相器），表示任何指令在该状态Mx都有效。在下图6中，最上方的若干个与非门或反相器输出（低电平有效）通过与门逻辑形成某一个微操作信号（对应上表2中的某一行）。

图6. 微操作信号硬布线逻辑电路

指令流程图

硬布线CPU的状态机流程图与微程序CPU的微程序流程图基本相同，其中每一个方框代表一个状态Mx，对应微程序流程图中的一条微指令。每一个方框内的微操作信号都由上图6所示的硬布线逻辑电路生成，亦与微程序流程图方框中的微操作信号基本一致。

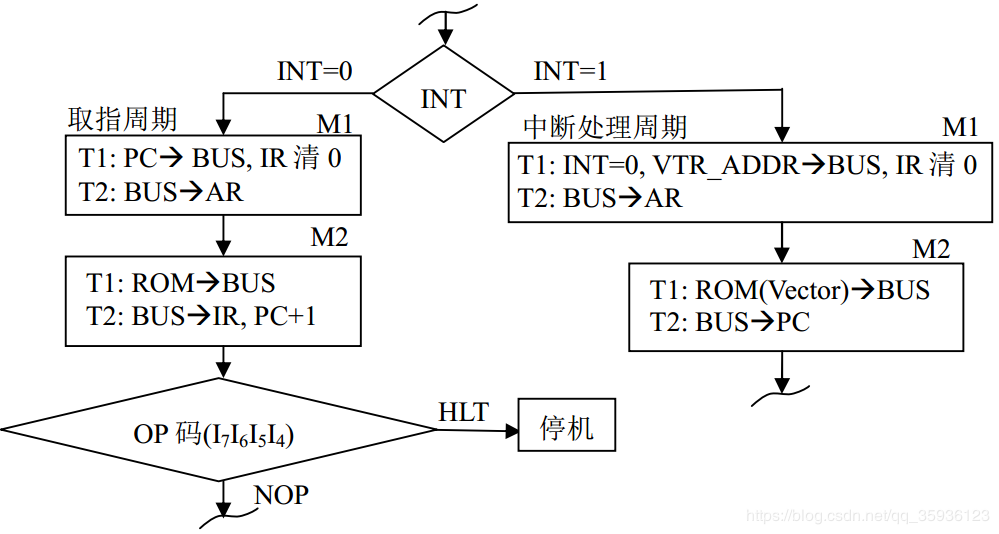

取指周期和中断处理周期的状态机流程图如下图7所示：所有机器指令至少需要2个CPU周期（M1和M2）的取指周期，在M1周期开始时刻，通过中断标记信号INT决定是运行取指周期(INT=0)，还是运行中断处理周期(INT=1)。指令寄存器IR在M1周期或者复位信号#RESET=0的情况下清零。在取指周期M2的T2节拍上升沿时刻，信号IR_CLK上跳变，把从程序存储器PROGRAM取出的指令打入指令寄存器IR，再通过指令寄存器IR的{I7,I6,I5,I4}译码产生一系列的指令信号（如上述指令译码电路图5所示）。若产生NOP指令信号，则直接返回M1周期取出下一条指令；若产生HLT指令信号，则CPU直接停机，重启跳出断点后进入下一指令的取指周期。若产生其他信号，则进入执行周期(M3~M6)。

图7. 取指周期和中断处理周期的状态机流程图

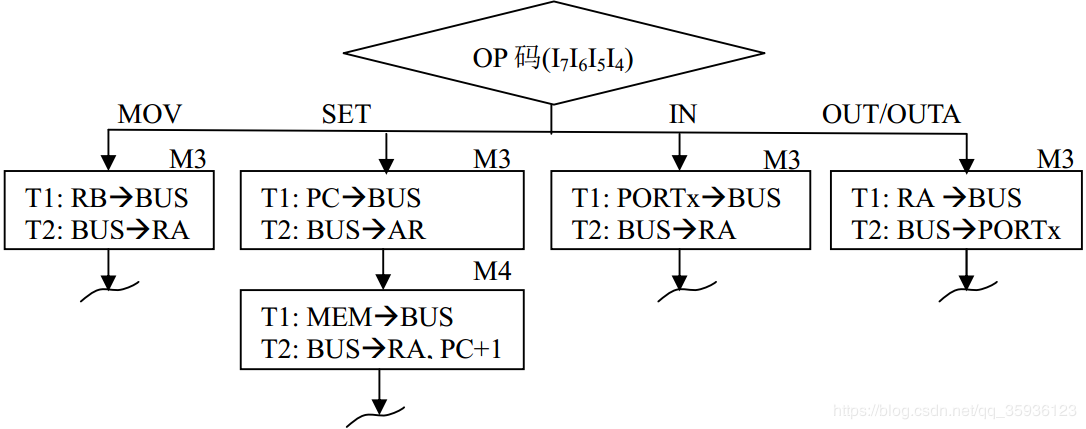

如上图7 所示，所有CPU指令的状态机都经过公共的取指周期（M1~M2状态），然后在取指周期末尾，OP码{I7,I6,I5,I4}译码产生一系列指令信号，进入各自指令的执行周期。下图8列出了寄存器操作指令（MOV、SET指令）和I/O操作指令（IN、OUT/OUTA指令）执行周期的状态机流程图，与微程序流程图完全一致。

图8. 寄存器及I/O操作指令的状态机流程图

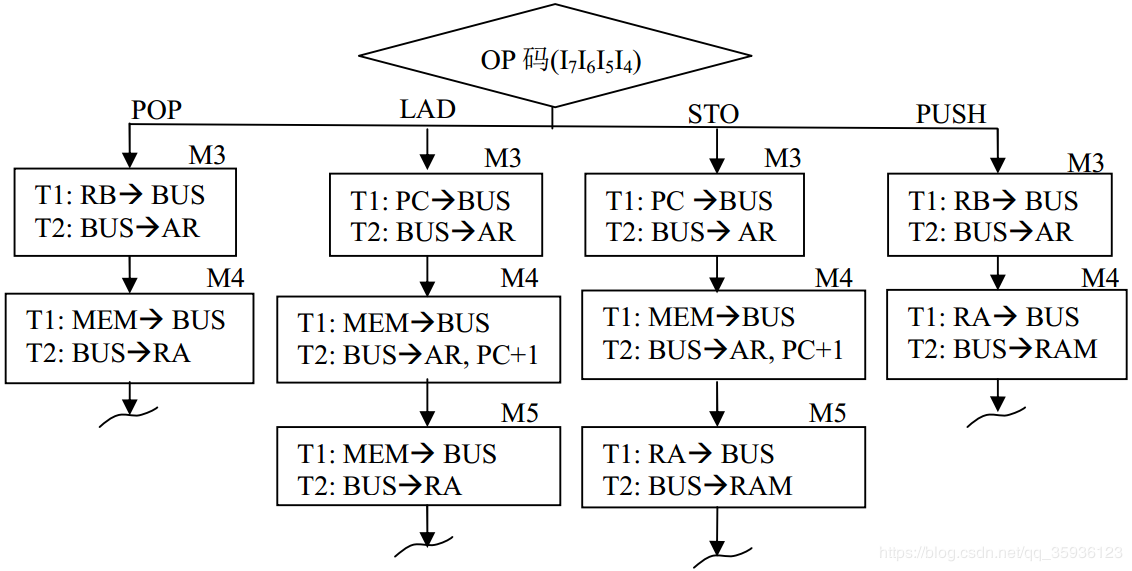

下图9列出存储器操作指令（LAD/STO指令）和堆栈操作指令（POP/PUSH指令）执行周期的状态机流程图。与微程序流程图相比，硬布线版本CPU不需要考虑微指令容量问题，因此堆栈操作指令POP和PUSH的执行周期只占用两个CPU周期，效率得到提升。

图9. 存储器及堆栈操作指令的状态机流程图

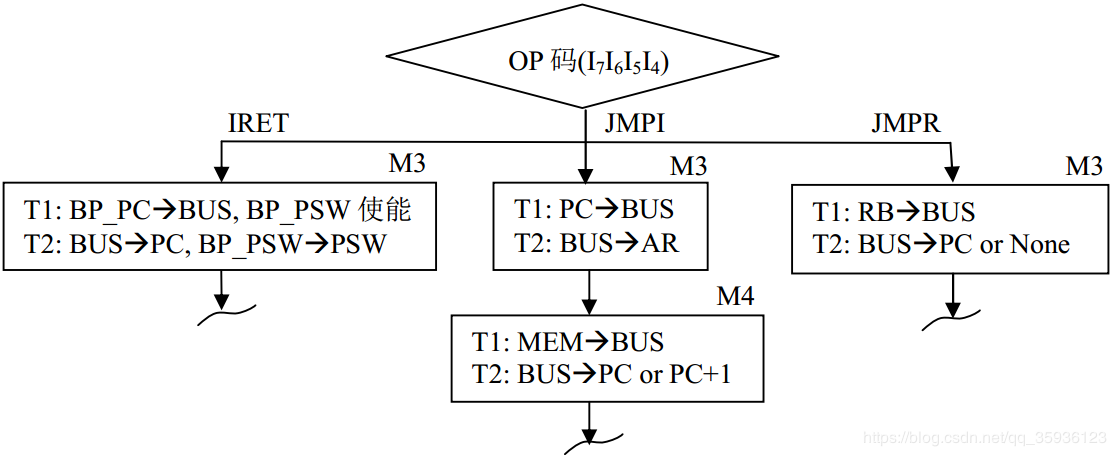

下图10所示的状态机流程图包括了中断返回指令、目标地址来源寄存器的跳转指令JMPR（包括JMPR和JxR系列指令）和目标地址来源存储器的跳转指令JMPI（包括JMP和Jx系列指令）。与微程序流程图相比，硬布线版本CPU不需要考虑微指令容量的问题，因此跳转指令JMPR的执行周期只占用两个CPU周期，效率大大提高。

图10. 中断返回及跳转系列指令的状态机流程图

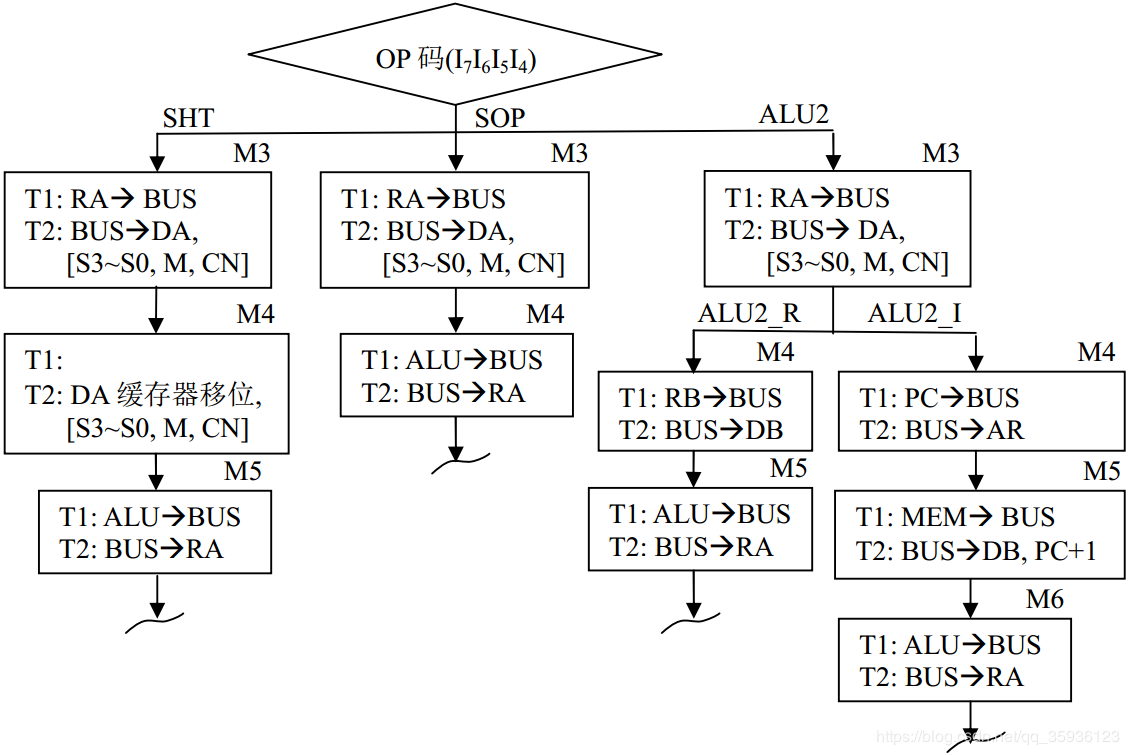

如下图11所示：算术逻辑运算系列指令的状态机都在M3周期生成运算器74LS181的控制端逻辑[S3,S2,S1,S0,M,CN]，其中，双操作数运算指令ALU2系列（包括ADD、SUB、AND、OR、XOR五种指令）在M3周期微操作信号一致，在M4周期则出现两个分支：操作数之一来自存储器的指令系列ALU2_I和操作数全部来自寄存器的指令系列ALU2_R。

图11. 算术逻辑运算系列指令的状态机流程图

参考资料

本文的内容节选自作者编撰的教材专著《基于Proteus的计算机系统实验教程——逻辑、组成原理、体系结构、微机接口》（机械工业出版社），更详细的内容可以直接在书中查阅。
读者如有兴趣，可以在当当网图书， 京东图书，亚马逊上 搜索作者姓名赖晓铮即可找到这本著作。

本书详细描述了在proteus虚拟仿真环境中，从逻辑电路开始，一步一步构造运算器、存储器、控制器，最终用三种CPU体系架构（微程序、硬布线、流水线）实现了一个8位的CPU。并且，这个CPU不仅可以做逻辑、算术运算，拥有循环、分支、堆栈等程序结构，还可以完整实现对8086所有外设的控制，即替代8086完整实现了传统《微机原理》里讲到的所有外设实验。
本书的全部proteus工程文件，PPT，实验视频以及配套的两种形式课程设计（纯汇编、硬件改动）的资料都放在 百度网盘，提取密码：34ad

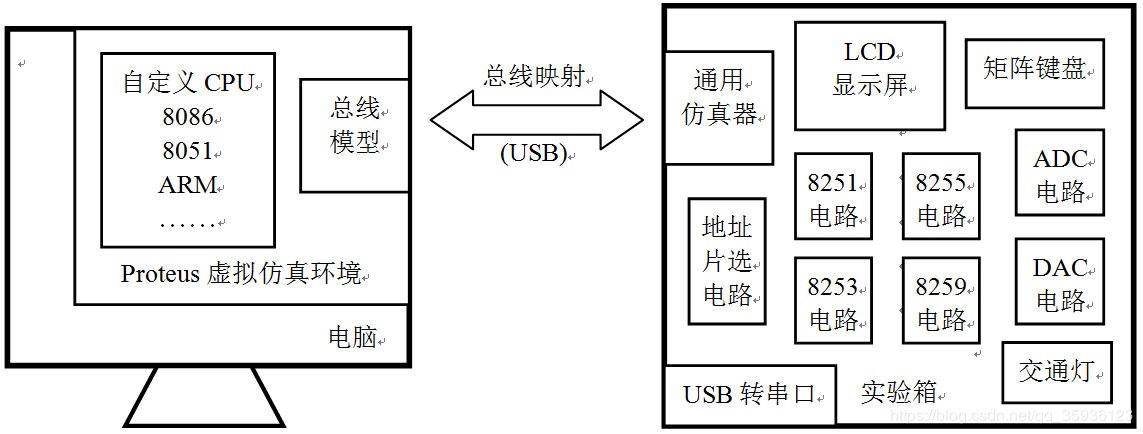

广州风标为本书配套了实验箱（如下图所示），可以让学生在电脑的proteus虚拟仿真环境中设计CPU或选择已有的8086、8051、ARM等CPU模型，然后通过虚拟总线映射到实验箱的物理总线，控制实验箱面板上的真实外设。有兴趣的读者可以自行联系 广州风标教育技术股份有限公司。
